Ultra Kompakt IQ Modulyator Bias Nəzarətçisi Avtomatik Bias Nəzarətçisi
Xüsusiyyət
• IQ modulyatorları üçün üç qərəz təmin edir. Modulyasiya formatından asılı olmayaraq:
•QPSK, QAM, OFDM, SSB təsdiqlənib
• Qoş və İşlət:
Əl ilə kalibrləmə tələb olunmur Hər şey avtomatikdir
•I, Q qolları: Pik və Sıfır rejimlərində idarəetmə Yüksək sönmə nisbəti: 50dB maksimum1
•P qolu: Q+ və Q- rejimlərində idarəetmə Dəqiqlik: ± 2◦
•Aşağı profil: 40 mm (E) × 28 mm (D) × 8 mm (H)
•Yüksək stabillik: tam rəqəmsal tətbiq İstifadəsi asandır:
• Mini tullanan ilə əl ilə idarəetmə UART2 vasitəsilə çevik OEM əməliyyatları
• Qərəzli gərginlik təmin etmək üçün iki rejim: a. Avtomatik qərəzli idarəetmə b. İstifadəçi tərəfindən müəyyən edilmiş qərəzli gərginlik
Tətbiq
•LiNbO3 və digər IQmodulyatorları
•QPSK, QAM, OFDM, SSB və s.
• Koherent Ötürmə
Performans

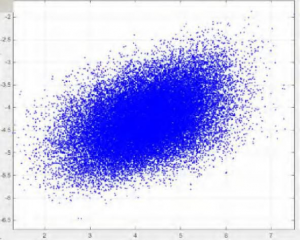

Şəkil 1. Bürc (idarəetmə cihazı olmadan)
Şəkil 2. QPSK Constellation (nəzarətçi ilə)

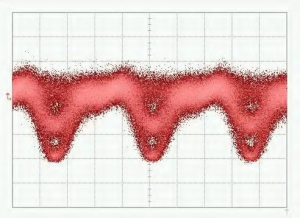

Şəkil 3. QPSK-Göz naxışı
Şəkil 5. 16-QAM bürc modeli
Şəkil 4. QPSK Spektri
Şəkil 6. 16-QAM Spektri
Xüsusiyyətlər
| Parametr | Min | Tip | Maks | Vahid |
| Nəzarət Performansı | ||||
| I, Q qolları idarə olunurSıfır (Minimum) və yaPik (Maksimum) nöqtə | ||||
| Sönmə nisbəti | MER1 | 50 | dB | |
| P qolu idarə olunurQ+(sağda) kvadratura) və yaS-( sol kvadratura) nöqtə | ||||
| Dörddəqiqlik | −2 | +2 | dərəcə2 | |
| Stabilizasiya müddəti | 15 | 20 | 25 | s |
| Elektrik | ||||
| Müsbət güc gərginliyi | +14.5 | +15 | +15.5 | V |
| Müsbət güc cərəyanı | 20 | 30 | mA | |
| Mənfi güc gərginliyi | -15.5 | -15 | -14.5 | V |
| Mənfi güc cərəyanı | 8 | 15 | mA | |
| Çıxış gərginliyi diapazonu | -14.5 | +14.5 | V | |
| Dither amplitudası | 1%Vπ | V | ||
| Optik | ||||
| Giriş optik gücü3 | -30 | -8 | dBm | |
| Giriş dalğa uzunluğu | 1100 | 1650 | nm | |
1. MER Modulyatorun Sönmə Nisbətinə aiddir. Əldə edilən sönmə nisbəti adətən modulyator məlumat cədvəlində göstərilən modulyatorun sönmə nisbətidir.
2. Nəzərə alın ki, giriş optik gücü seçilmiş qərəz nöqtəsindəki optik gücə uyğun gəlmir. Bu, qərəz gərginliyi −Vπ ilə +Vπ arasında dəyişdikdə modulyatorun nəzarətçiyə ixrac edə biləcəyi maksimum optik gücə aiddir.
İstifadəçi İnterfeysi
Şəkil 5. Yığım
| Qrup | Əməliyyat | İzah |
| Sıfırla | Jumperi daxil edin və 1 saniyədən sonra çıxarın | Nəzarətçini sıfırlayın |
| Güc | Qərəzli nəzarətçi üçün enerji mənbəyi | V- enerji təchizatının mənfi elektrodunu birləşdirir |
| V+ enerji təchizatının müsbət elektrodunu birləşdirir | ||
| Orta port torpaq elektroduna qoşulur | ||
| Qütb1 | PLRI: Jumperi daxil edin və ya çəkin | tullanan yoxdur: Sıfır rejimi; tullanan ilə: Pik rejimi |
| PLRQ: Jumperi daxil edin və ya çəkin | tullanan yoxdur: Sıfır rejimi; tullanan ilə: Pik rejimi | |
| PLRP: Jumperi daxil edin və ya çəkin | tullanan yoxdur: Q+ rejimi; tullanan ilə: Q- rejimi | |
| LED | Daim açıqdır | Sabit vəziyyətdə işləmək |
| Hər 0.2 saniyədə yandırma-söndürmə və ya söndürmə | Məlumatların işlənməsi və nəzarət nöqtəsinin axtarışı | |
| Hər 1 saniyədə yandırma-söndürmə və ya söndürmə | Giriş optik gücü çox zəifdir | |
| Hər 3 saniyədə bir açma-söndürmə və ya söndürmə | Giriş optik gücü çox güclüdür | |
| PD2 | Fotodiodla əlaqə qurun | PD portu fotodiodun katodunu birləşdirir |
| GND portu fotodiodun anodunu birləşdirir | ||
| Qərəzli Gərginliklər | In, I: I qol üçün qərəzli gərginlik | Ip: Müsbət tərəf; Daxil: Mənfi tərəf və ya torpaq |
| Qn, Qp: Q qolu üçün qərəzli gərginlik | Qp: Müsbət tərəf; Qn: Mənfi tərəf və ya əsas | |
| Pn, Pp: P qolu üçün qərəzli gərginlik | Pp: Müsbət tərəf; Pn: Mənfi tərəf və ya zəmin | |
| UART | UART vasitəsilə nəzarətçini idarə edin | 3.3: 3.3V istinad gərginliyi |
| GND: Yer | ||
| RX: Nəzarətçinin qəbulu | ||
| TX: Nəzarətçinin ötürücüsü |
1 Qütb sistemin RF siqnalından asılıdır. Sistemdə RF siqnalı olmadıqda, qütb müsbət olmalıdır. RF siqnalının amplitudası müəyyən bir səviyyədən böyük olduqda, qütb müsbətdən mənfiyə dəyişəcək. Bu zaman Sıfır nöqtəsi və Pik nöqtəsi bir-biri ilə dəyişəcək. Q+ nöqtəsi və Q- nöqtəsi də bir-biri ilə dəyişəcək. Qütb açarı istifadəçiyə qütbü dəyişdirməyə imkan verir
əməliyyat nöqtələrini dəyişdirmədən birbaşa.
2Nəzarətçi fotodiodu və ya modulyator fotodiodu arasında yalnız bir seçim seçilməlidir. Laboratoriya təcrübələri üçün nəzarətçi fotodiodundan istifadə etmək iki səbəbə görə tövsiyə olunur. Birincisi, nəzarətçi fotodiodu keyfiyyətləri təmin etmişdir. İkincisi, giriş işığının intensivliyini tənzimləmək daha asandır. Modulyatorun daxili fotodiodundan istifadə edirsinizsə, xahiş edirik fotodiodun çıxış cərəyanının giriş gücü ilə ciddi şəkildə mütənasib olduğundan əmin olun.
