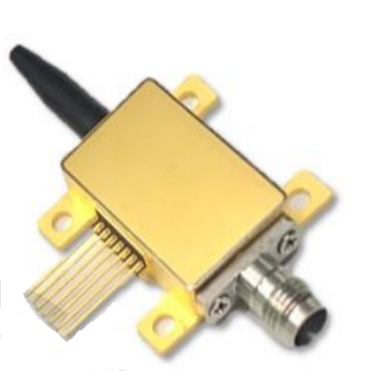

Rof EOM modulator 40GHz Phase Modulator thin film lithium niobate modulator
Xüsusiyyət
■ 40 GHz-ə qədər RF bant genişliyi
■ Yarım dalğa gərginliyi 3 V-a qədər aşağı
■ 4.5dB qədər aşağı daxiletmə itkisi
■ Kiçik cihaz ölçüsü
Parametr
| Kateqoriya | Arqument | Sim | Uni | Məhkum | |
|
Optik performans (@25°C)
| İş dalğa uzunluğu (*) | λ | nm | ~1550 | |
| Optik qaytarılma itkisi
| ORL | dB | ≤ -27 | ||
| Optik daxiletmə itkisi (*) | IL | dB | MAKSİMUM: 5.5 Tip：4.5 | ||
| Elektrik xüsusiyyətləri (@25°C)
| 3 dB elektro-optik bant genişliyi (2 GHz-dən) | S21 | GHz | X1: 2 | X1: 4 |
| DƏQİQ: 18 Növü: 20 | DƏQİQ: 36 Növü: 40 | ||||
| Rf yarım dalğa gərginliyi (@50 kHz)
| Vπ | V | MAKSİMUM: 3.5 Tip：3.0 | ||
| Rf geri dönüş itkisi (2 GHz-dən 40 GHz-ə qədər)
| S11 | dB | ≤ -10 | ||
| İş şəraiti
| İşləmə temperaturu | TO | °C | -20~70 | |
* özelleştirilebilir
Zərər həddi
| Arqument | Sim | Seçilə bilən | DƏQ | MAKSİMUM | Uni |
| RF giriş gücü | Günah | X2: 4 | - | 18 | dBm |
| X2: 5 | - | 29 | |||
| RF giriş yelləncək gərginliyi | Vpp | X2: 4 | -2.5 | +2.5 | V |
| X2: 5 | -8.9 | +8.9 | |||
| Rf giriş RMS gərginliyi | Vrms | X2: 4 | - | 1.78 | V |
| X2: 5 | - | 6.30 | |||
| Saxlama temperaturu | Sancaq | - | - | 20 | dBm |
| Optik giriş gücü | Ts | - | -40 | 85 | ℃ |
| Nisbi rütubət (kondensasiya yoxdur) | RH | - | 5 | 90 | % |
Cihaz maksimum zərər həddini aşarsa, cihaza dönməz zərər verəcək və bu tip cihaz zədəsi texniki xidmət tərəfindən ödənilmir.

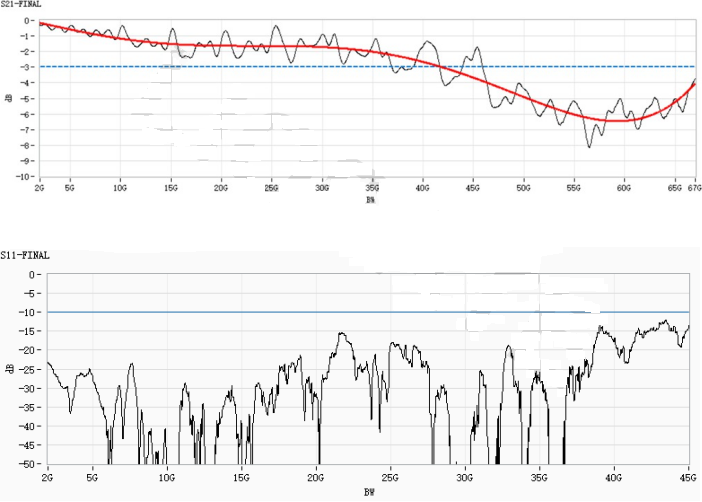

S21 test nümunəsi (40 GHz tipik dəyər)
S21&S11
Sifariş məlumatı
Nazik təbəqəli litium niobatı 20 GHz/40 GHz faz modulyatoru
| seçilə bilən | Təsvir | seçilə bilən |
| X1 | 3 dB elektro-optik bant genişliyi | 2 və ya 4 |
| X2 | Maksimum RF giriş gücü | 4 və ya 5
|
